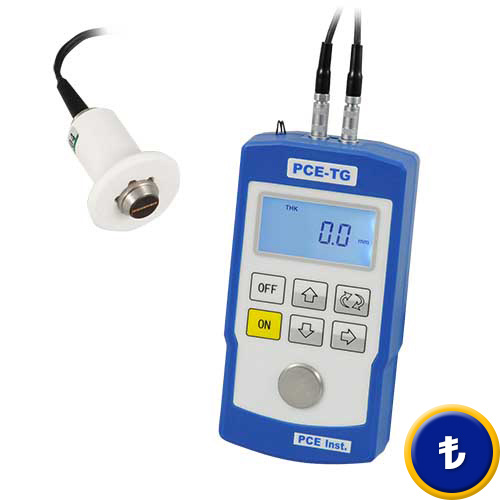

PCE-TG110
Ultrason kalınlık ölçer
metal,
cam ve homojen plastik gibi farklı materyaller için kalınlık
ölçüm cihazı (+400°C dereceye kadar harici test başlığı)
Ultrason
kalınlık ölçer PCE-TG110 metallerin, camın ve
homojen plastiğin kalınlığını rahat kullanımıyla
belirleyen bir cihazdır. Cihaz ultrasonik ile çalışır;
bu sayede duvar ve materyal kalınlıkları yüksek doğrulukla
belirler. Her materyal farklı ses hızına ihtiyaç
duyar. Cihaz, farklı materyaller için 5 farklı ses hızı
ön ayarı yapılmış olarak teslim edilir. Bu cihaz ile
metallerin, camın, plastiğin ve diğer homojen
materyallerin kalınlıklarını bir kaç saniye içinde
ölçebilirsiniz. Materyal kalınlığı ölçüm cihazında
ses hızı ayarı yapılabilir böylelikle
çeşitli materyallere uygun hale getirilir.
Ultrasonik sonda, 400 °C dereceye kadar yüzey sıcaklıklarında
kullanılabilen bir ölçüm başlığına sahiptir. Ölçüm
başlığında olası yanmalara karşı maksimum koruma
garanti eden bir kaplama bulunur. Başlıktaki elastik
halkada dairesel kesimler vardır ve bunlar sayesinde dik,
düz veya dairesel alanlar üstünde ölçüm yapılabilir.
Cihaz, kalibre edilmiş gönderilir.
Ek olarak ilk sipariş sırasında ya da yeniden
kalibrasyonda sertifikalı ISO laboratuar kalibrasyonu
alabilirsiniz. Bu Ultrason
kalınlık ölçer teknik
bilgileri için aşağıdaki teknik
özelliklere bakınız.
Ultrason
kalınlık ölçer ya da web
sitemizde bulunan diğer cihazlar
hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz
sizlere yardımcı olmaktan
memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.: (+90)
0 212 471 11 47
Faks:
(+90) 0 212 705
53 93
veya Servis
sayfamızdanda ulaşabilirsiniz
-
Metaller, cam ve homojen plastik ... için
kullanılabilir
- özel kaplamaya sahip 5 Mhz'a sahip sensör
(+400 °C dereceye kadar sıcaklıklar için)
- 0,1 mm çözünürlük
- 4 pozisyonlu LCD ekran
- kolay kullanım
- Pil durumu göstergesi
- Sonda ile ölçüm objesi arasındaki kaplin
göstergesi
- Cihazı acarken otomatik kalibrasyon
- Kalibrasyonu gerçekleştirmek için entegre 3 mm
çelik plaka
- Arka plan aydınlatması
Ultrason kalınlık ölçer hakkında bilgilendirme resimleri
Ultrason kalınlık ölçerin teknik özellikleri
Ölçüm aralığı
2,5 mm ... 200,0 mm
Ölçülen materyaller
Demir, çelik,
plastik, cam, altın ve diğer homojen
materyaller (hava kapanımları olmadan)
Frekans
Standart
5 MHz
sonda çapı 12 mm
Çözünürlük
0,1 mm
Kalibrasyon
Entegre 3,0 mm çelik plaka
Hassasiyet
±0,1 mm
Ultrasonik hız aralığı
500 ... 9999 m/s (serbest ayar, ölçülecek materyale bağlı)
Ultrasonik hız çözünürlüğü
1 m/s
Ekran
4 pozisyonlu LCD
Sondanın yüzey sıcaklığı
Standart -10 ...+400 °C
Başlık formu
düz
Cihazın çalışma sıcaklığı
0 ... +40 °C
Ortam nemi
20 ... 90% n.o.
Pil durumu
Düşük pil durumunda belirtme
Güç kaynağı
2 x 1,5 V AAA pil
Pil ömrü
yaklaşık 250 saat
Otomatik bağlantı kesme
Pil koruması için (3 dakika kullanılmadığında)
Boyutlar
127 x 67 x 30 mm
Ağırlık
Piller dahil yaklaşık 270 gr.
Ultrason kalınlık ölçerin fotoğrafları
Teslimat içeriği
1 x PCE-TG110 ultrason kalınlık ölçer,1 x 1 m
kablosuyla başlık sensör, 2 x pil,
1 x tüp yapıştırma jeli, 1 x el kayışı, 1 x taşıma
çantası, kullanım kılavuzu
Ek öğeler
- Sertifikasıyla birlikte ISO laboratuar
kalibrasyonu
Ultrason kalınlık ölçerin dahili kalite kontrole
dahil etmek isteyen ya da yıllık yeniden
kalibrasyona eklemek isteyen şirketler için. ISO
standardına uygun sertifika, bütün ölçüm
değerlerinin yer aldığı bir laboratuar
kalibrasyonundan oluşmaktadır.
- Yapıştırma jeli
Teslimat içeriğine bir yapıştırma jeli dahildir.
Eğer çok fazla ölçüm gerçekleştirecekseniz
büyük miktarda jel alabilirsiniz. Her zaman
yapıştırma jeli kullanmanızı tavsiye ediyoruz
(bu
sayede başlığın materyale en iyi şekilde temaıs
sağlanır ve sensörün yüzeyine zarar gelmez)
