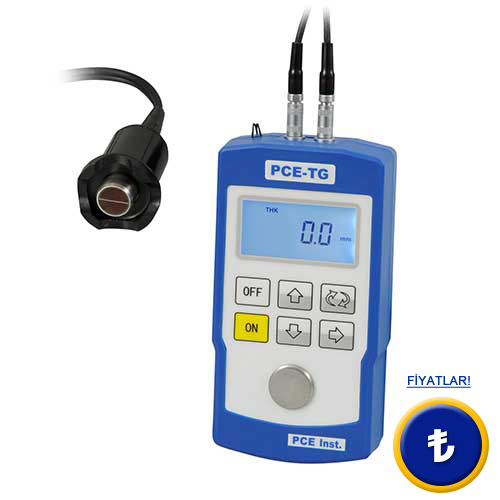

PCE-TG100 Ultrasonik kalınlık ölçüm cihazı
metal, cam ve homojen plastik gibi farklı materyaller için kalınlık ölçüm cihazı, ultrasonik hız ayarlı, dahili kalibrasyon standardı, 225 mm'e kadar ölçüm aralığı

Ultrasonik kalınlık ölçüm cihazı PCE-TG 100 metallerin, camın ve homojen plastiğin kalınlığını bir kaç saniye içinde belirlemeye yarar. Bu rahat kullanıma sahip cihaz ultrasonik ile çalışır; bu sayede duvar ve materyal kalınlıkları yüksek doğrulukla belirler. Her materyal farklı ses hızına ihtiyaç duyar. Cihaz, farklı materyaller için 5 farklı ses hızı ön ayarı yapılmış olarak teslim edilir. Ultrasonik kalınlık ölçüm cihazı  ile metallerin, camın, plastiğin ve diğer homojen materyallerin kalınlıklarını ölçebilirsiniz. Ultrasonik kalınlık ölçüm cihazında ses hızı ayarı yapılabilir böylelikle  çeşitli materyallere uygun hale getirilir. Ultrasonik sonda, elastik siyah halkanın içinde bulunan bir ölçüm başlığına sahiptir. Bu halkada dairesel kesimler vardır ve bunlar sayesinde dik, düz veya dairesel alanlar üstünde ölçüm yapılabilir. Dar alanlarda materyal kalınlığı belirlemeniz gerekirse de başlık adaptörünün siyah kısmını sökebilir ve başlığı halkasız kullanabilirsiniz (çap: 11mm). Cihaz, kalibre edilmiş olarak gönderilir. Ek olarak ilk sipariş sırasında ya da yeniden kalibrasyonda sertifikalı ISO laboratuar kalibrasyonu alabilirsiniz. Bu Ultrasonik kalınlık ölçüm cihazı  teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Ultrasonik kalınlık ölçüm cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Metaller, cam ve homojen plastik ... için
  kullanılabilir

- 5 Mhz'a sahip sensör dahil

- 0,1 mm çözünürlük

- 4 pozisyonlu LCD ekran

 - 225 mm'ye kadar mataryal kalınlığı

 - Pil durumu göstergesi

 - otomatik kalibrasyon

 - Kalibrasyonu gerçekleştirmek için entegre
   3 mm çelik plaka

Ultrasonik kalınlık ölçerin ekranı

Burada ultrasonik kalınlık ölçüm cihazı, ölçüm modundayken görülmektedir.

Burada ultrasonik kalınılk ölçüm cihazı bir ölçüm değeri okurken.

Teknik özellikler

Ölçüm aralığı

0,8 mm ... 225,0 mm

Ölçülen materyaller

Demir, çelik, plastik, cam, altın ve diğer homojen materyaller (hava kapanımları olmadan)

Frekans

Standart 5 MHz

Çözünürlük

0,1 mm

Hassasiyet

± 0,1 mm

Kalibrasyon

Entegre 3,0 mm çelik plaka

Ultrasonik hız aralığı

500 ... 9999 m/s (serbest ayar, ölçülecek materyale bağlı)

Ultrasonik hız çözünürlüğü

1 m/s

Ekran

4 pozisyonlu LCD

Sondanın yüzey sıcaklığı

Standart -10 ...+ 50 °C

Başlık çapı

10 mm

Başlık formu

düz

Cihazın çalışma sıcaklığı

0 ...+ 40 °C

Ortam nemi

20 ... 90% n.o.

Pil durumu

Düşük pil durumunda belirtme

Güç kaynağı

2 x 1,5 V AAA pil

Pil ömrü

yaklaşık 250 saat

Otomatik bağlantı kesme

Pil koruması için
(3 dakika kullanılmadığında)

Boyutlar

127 x 67 x 30 mm

Ağırlık

Piller dahil yaklaşık 240 gr.

Ultrasonik kalınlık ölçüm cihazın kullanım fotoğrafları

Ultrasonik kalınlık ölçüm cihazı, yapıştırma jeli ile.

Ultrasonik kalınlık ölçüm cihazı bir ölçüm gerçekleştirirken.

Burada  ultrasonik kalınlık ölçüm cihazı kalibrasyon modundayken görülmekte.

 Burada  ultrasonik kalınlık ölçüm cihazı ses hızı ayarı yaparken görülmekte.

Ek öğeler

- Kalınlık ölçer için yapıştırma jeli

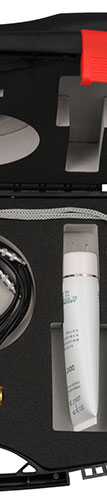

Teslimat içeriğine bir yapıştırma jeli dahildir. Eğer çok fazla ölçüm gerçekleştirecekseniz büyük miktarda jel alabilirsiniz. Her zaman yapıştırma jeli kullanmanızı tavsiye ediyoruz (bu sayede başlığın materyale en iyi şekilde teması sağlanır ve sensörün yüzeyine zarar gelmez)

- Sertifikasıyla birlikte ISO laboratuar
  kalibrasyonu

Ultrasonik kalınlık ölçüm cihazını dahili kalite kontrole dahil etmek isteyen ya da yıllık yeniden kalibrasyona eklemek isteyen şirketler için. ISO standardına uygun sertifika, bütün ölçüm değerlerinin yer aldığı bir laboratuar kalibrasyonundan oluşmaktadır.

- Ultrasonik kalınlık ölçüm cihazına özel sondalar

Kalınlık ölçüm cihazının özel kullanımı için farklı sondalar mevcuttur.

Ultrasonik kalınlık ölçüm cihazı için standart
sonda

Elastik gövdeli başlık. Lemo konnektör aracılığıyla kalınlık ölçere bağlama. Sdandart başlığın insizyonları ile yuvarlak objelerde ölçüm yapılabilir. Başlığın çapı 10 mm'dir. Ölçüm frekansı 5 Mhz'dir. Kalınlık ölçerin başlığı 0 ... 40 °C sıcaklık aralığında çalışır. PCE-TG110 kalınlık ölçerin standart sondası metaller, demir dışı metaller, çelik, plastik, cam, altın ve diğer homojen materyaller için kullanılabilir. Standart başlık, PCE-TG110 kalınlık ölçere entegre edilmiştir.

Yüksek sıcaklıklar için başlık

Ultrasonik kalınlık ölçüm cihazın yüksek sıcaklıklar için başlığı  400 ºC sıcaklıklara kadar yüksek sıcaklıklar için kullanılabilir. Bu sayede ultrasonik kalınlık ölçüm cihazı laminattan hemen sonra kullanılabilir, ör: bir çelik. Yüksek sıcaklıklar için başlık aynı zamanda su boruları, buhar çıkışı ve kimyasal boruları için de kullanılabilir. Yüksek sıcaklık başlığı, tıpkı standart başlık gibi takılır. Kalibrasyon, cihazda bulunan entegre kalibrasyon aracılığıyla gerçekleştirilir. Başlık aynı zamanda PCE-TG110'da bulunabilir.

Ultrasonik kalınlık ölçüm cihazı için mikrosonda

Ultrasonik kalınlık ölçüm cihazı için mikrosonda ulaşımın zor olduğu yerlerde kalınlık ölçmek için kullanılır. Bu başlığı aynı zamanda ince borularda veya ço girintiye sahip test parçalarında kullanılabilir. Bu sondanın çapı 7 mm'dir. Başlık, kalınlık ölçere Lemo vidasıyla takılır ve dahili kalibrasyon fonksiyonuyla ayarlanır. Bu başlık başka bir cihaz olan PCE-TG 120 kalınlık ölçüm cihazıyla birlikte teslimata dahil öğe olarak gönderilmektedir.

Ultrasonik kalınlık ölçüm cihazları hakkında teori

Ultrasonik kalınlık ölçüm cihazları, ultrasonik kullanarak bir materyalin kalınlığını ölçerler. Ultrasonikten kastedilen ise 20 kHz'den itibaren frekansa sahip olan ses dalgalarıdır. Bu tip ultrasonikler kalınlık ölçüm cihazlarında kullanılırlar. Materyallerin kalınlığını ölçmek için genelde 0,25 Mhz ile 10 Mhz aralığındaki frekanslar kullanılır. Örneğin dökme demir gibi kalın bir materyalin kalınlığını ölçmek için düşük frekanslar kullanılır. Ultrasonik kalınlık ölçüm cihazlarının büyük avantajı ise ulaşılması zor yerlerde kalınlığı kolaylıkla ölçebilmesidir. Burada kalınlık ölçümüyle ilgili daha fazla bilgi bulabilirsiniz.
