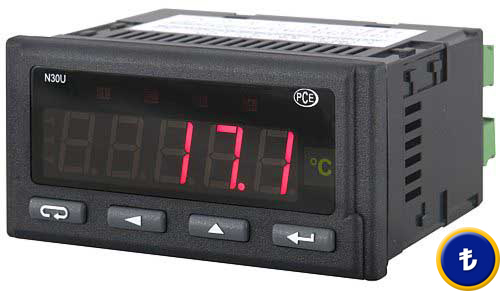

PCE-N30U Serisi Dijital Ekran

Çeşitli giriş sinyalleri için Dijital Ekran / Sensör beslenme / 5-pozisyonlu Dijital Ekran / dahili gerçek zamanlı saat / isteğe bağlı analog çıkış ve RS485 Arayüz / Ön kısım IP 65

Dijital Ekran PCE-N30U işlem birimlerin gösterimi için dört versiyon olarak teslim edilebilen ve universal olarak kullanılabilen Ölçüm Cihazıdır. Neben den Normsignalen 0/4-20 mA ve 0-10V gibi norm sinyallerin yanı sıra termo elementler Dijital Ekran PCE-N30U'ya direkt olarak bağlanabilir. Üç ayrı renkli Ekran ve limit değerler geçildiğinde yanan LED'ler ile kullanıcı Dijital Ekranın güncel ölçüm değerlerini hızlı bir şekilde değerlendirebilir. Ayrıca Dijital Ekran'dan 56 çeşitli birimler arasından seçim yapıp görüntülenebilir. 21 puan'a kadar olan dijital ölçekleme sayesinde spesifik eğrileri kopyalamaya izin verir. Dijital Ekranın ön kısmı IP 65 Koruma sınıfı sayesinde toza ve suya karşı korumalıdır. Görüntü Dijital Ekranın ön kısmından gerçekleşmektedir. İsteğe bağlı olarak alınabilen RS485 Arayüz yardımıyla Dijital Ekranın bütün parametreleri yazılım ile ayarlanabilir. Şifre sayesinde Dijital Ekranın ayarları korunabilir. Sensör beslenme, iki alarm çıkışları ve ayrıca dahili gerçek zamanlı saat ile Dijital Ekranın kullanım alanları çok çeşitlidir. Ayrıca Dijital Ekran isteğe bağlı olarak Analog Çıkış ve RS485 Arayüz (Modbus Protokol) ile donatılabilir. Dijital Ekranın güç kaynağı isteğe bağlı kullanım için seçilebilir (20 - 40 V AC/DC veya 85 - 253 V AC/DC). Burada Dijital Ekrana benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Dijital Ekranın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Dijital Ekran ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Dijital Ekranın ölçeklemesi 21-Nokta

- Ön kısım IP 65

- 56 çeşit gösterge birimi seçilebilir

- Endüstri işlemleri için Dijital Ekran

- iki alarm rölesi

- 24V Sensör besleme

- isteğe bağlı RS-485 Arayüz

- 5-pozisyonlu Dijital Ekran

Dijital Ekran PCE-N30U'nun Teknik özellikleri

Giriş

2-, 3- İletken PT100, PT500, PT1000

Termo element Tip J, K, N, E, R, S

Direnç 0 ... 410 Ω / 4010 Ω

Gerilim -10 ... +63 mV, -13 ... +13 V

Akım -24 ... +24 mA

Ölçüm hızı

1 / Saniye

Çözünürlük

16 Bit

Hassasiyet

0,1 %

İç direnci

Güç ölçümü: 1 MΩ
Akım ölçümü: 12 Ω

Ölçekleme

21 Puan

Ekran

5-pozisyon 7-Bölüm LED-Ekran, üç renk

Gösterge aralığı

-19999 ... 99999

Gösterge birimi

seçilebilir (56 mevcut birim)

Güç kaynağı

24 V DC, maks. 30 mA

Alarm çıkışları

2 Röle (Kapatıcı / maks. 250 V AC / 0,5 A)

Çıkış

2 Röle (Değiştirici / maks. 250 V AC / 0,5 A)

Analog çıkış (0/4 ... 20 mA veya 0 ... 10 V)

RS485-Arayüz

Open Collector NPN (maks. 30 V DC / 30 mA)

Çevresel sıcaklık

Kullanımda: -25 °C ... 55 °C

Depolamada: -33 °C ... +70 °C

Dijital Ekranın boyutları

96 mm x 48 mm x 93 mm

Panel boyutları

92 mm x 45 mm (DIN'e göre)

Besleme gerilimi

85 ... 253 V AC (45 ... 65 Hz) veya DC
20 ... 40V AC (45 ... 65 Hz) veya DC

Koruma tipi

Ön kısım: IP 65

Ağırlık

< 200 gr.

Montaj

Sıkma vidaları ile montaj klipleri,

Klemens üzerinden elektrik bağlantı

Dijital Ekranın gövdesi

Sağlam Plastik gövde

Bir Dijital Ekran ölçüm yerin güncel ölçüm değerini direkt olarak göstermektedir. Böylece ölçüm değerlerin görselleştirilmesi konusunda Dijital Ekran kolay bir çözüm sunmaktadır. Kullanan personel en önemli ölçüm değerlerini göz önünde bulundurmkatadır. Norm sinyal girişleri sayesinde Dijital Ekran universal kullanılabilir. Bu işlemde dijital ölçekleme imkanı destekleyicidir. Gerekli ayarlamalar Dijital Ekranın ön kısmında bulunan tuşlar üzerinden gerçekleştirilebilir. Şifre yardımıyla izni olmayan kişiler Dijital Ekranın ayarlarını değiştiremez.

Normal ölçüm değerlerin görüntülenmesinin yanı sıra Dijital Ekran başka görevlerde üstlenebilir. Röle kontaktları üzerinden alam verilebilir veya küçük kontrol görevler gerçekleştirilebilir. LED'ler röle'nin durumunu göstermektedir. Ek analog çıkış sayesinde Dijital Ekranın ölçüm değerlerini diğer cihazlar örn. Data Loggerlere veya üst seviye kontrolleri aktarılabilir. Ayrıca dijital arayüz RS485 sayesinde Dijital Ekranı bilgisayarda ayarlayabilir ve ölçüm değerleri okutabilirsiniz. Cihazın elektroniği IP65 korumalı gövdenin içinde bulunmaktadır. Böylece zorlu endüstriyel şartlarda bile kullanabilirsiniz.

Dijital Ekran PCE-N30U'nun Teslimat içeriği
1 x PCE-N30U Dijital Ekran, Sabitleme Malzemesi, Kullanım Kılavuzu
