PCE-VR Debimetre
borularda ve havalandırma kanallarında hava debisini m³/h biriminde ölçmek için venturi tüpü / maksimum 8000 m³/h'ye kadar öçlüm yapan debi ölçer

Debimetre PCE-VR bir venturi tüpüdür ve borularda ve havalandırma kanallarında debi ölçümü için kullanılır. Bu debimetre PCE-VR tek parça polipropilen gövdesi sayesinde çok rahat kullanımlıdır.  Debimetre, DIN EN ISO 5167'ye uygun ve ISA 1932'yle denk olarak üretilmektedir. Akış yolu ölçüm için çok önemlidir ve termoplastik maddenin özel bir deformasyon süreciyle elde edilir. Debimetre PCE-VR’nin çok yüksek bir hassasiyeti vardır ve bu hassasiyet bağlantı flanşının optimum biçimde merkeze konmasıyla gerçekleşmektedir. Bu sayede boru içinde montajı da çok hızlı yapılabilir. Çok kaygan yüzeyi sayesinde debimetre çok iyi akış koşulları sağlar. Debimetre ölçüm prensibi gaz akış hızlarını ölçmek için kullanılır. Debimetre PCE-VR basıncı, borunun en dar taraflı kısmında en düşük değere ulaşır ve bu hava kış hızının en yüksek olduğu noktadır. Burada debimetre ve aynı işlemi gören çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu debimetre ile ilgili teknik bilgiler için aşağıdaki teknik özelliklere bakınız.
Debimetre ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

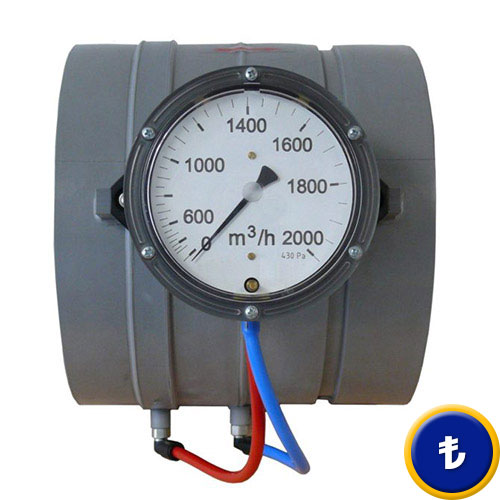

Debimetre PCE-VR

- m³/h biriminde hızlı okuma kapasitesi
- kısa versiyon
- uzun versiyon
- kollu versiyon

- flanşlı versiyon
- dışarıya monte edilmiş gösterge
- hızlı montaj
- opsiyonel fabrika kalibrasyon sertifikası

Teknik özellikler

Ölçüm aralığı

100 ... 8000 m³/h

Hassasiyet

±2 %

Okuma kapasitesi

Modele bağlı

Modele bağlı

Kollu ve flanşlı

Gövde

polipropilen

Renk

gri

Çevre sıcaklığı

0 ... +80 °C

Standart

DIN EN ISO 5167 / ISA 1932

Versiyonlar

Kısa versiyon

Nominal çap

Aralık

Okuma kapasitesi

Flanşlı versiyon

Kollu versiyon

Ø 160

100 ... 1500 m³/h

50 m³/h

PCE-VR-160KF

PCE-VR-160KM

Ø 200

200 ... 2500 m³/h

50 m³/h

PCE-VR-200KF

PCE-VR-200KM

Ø 250

300 ... 3500 m³/h

50 m³/h

PCE-VR-250KF

PCE-VR-250KM

Uzun versiyon

Nominal
çap

Aralık

Okuma kapasitesi

Flanşlı versiyon

Kollu versiyon

Ø 110

100 ... 700 m³/h

50 m³/h

PCE-VR-110LF

PCE-VR-110LM

Ø 125

100 ... 1000 m³/h

50 m³/h

PCE-VR-125LF

PCE-VR-125LM

Ø 140

200 ... 1250 m³/h

50 m³/h

PCE-VR-140LF

PCE-VR-140LM

Ø 160

200 ... 1500 m³/h

50 m³/h

PCE-VR-160LF

PCE-VR-160LM

Ø 180

300 ... 2000 m³/h

50 m³/h

PCE-VR-180LF

PCE-VR-180LM

Ø 200

300 ... 2500 m³/h

100 m³/h

PCE-VR-200LF

PCE-VR-200LM

Ø 225

500 ... 3000 m³/h

100 m³/h

PCE-VR-225LF

PCE-VR-225LM

Ø 250

500 ... 4000 m³/h

100 m³/h

PCE-VR-250LF

PCE-VR-250LM

Ø 280

1000 ... 5000 m³/h

100 m³/h

PCE-VR-280LF

PCE-VR-280LM

Ø 315

1000 ... 6000 m³/h

100 m³/h

PCE-VR-315LF

PCE-VR-315LM

Ø 355

1000 ... 8000 m³/h

100 m³/h

PCE-VR-355LF

PCE-VR-355LM

Kullanım görüntüleri

PCE-VR debimetre bir boruya monte edilmiş hali görülmektedir.

PCE-VR debimetre bir havalandırma hattına monte edilmesi.

Kollu versiyon

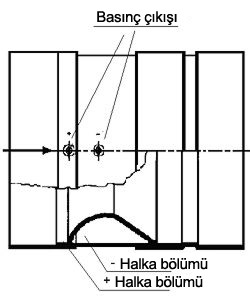

Burada PCE-VR kollu versiyon debimetrenin çizimi görülmektedir.

Flanşlı versiyon

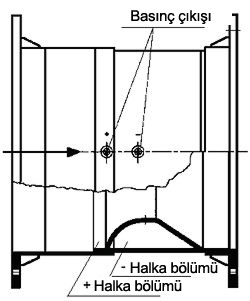

Burada PCE-VR flanşlı versiyon debimetrenin çizimi görülmektedir.

Teslimat içeriği

1 x PCE-VR debimetre, monte edilmiş  m³/h'de gösteren gösterge ile

Ek öğeler

- Fabrika kalibrasyon sertifikası
Debimetre’yi kalite kontrole dahil etmek isteyen şirkteler için. Bu fabrika kalibrasyon sertifikası, bütün ölçüm değerlerinin yer aldığı sertifikayı içeren bir laboratuar kalibrasyonunu içerir.
