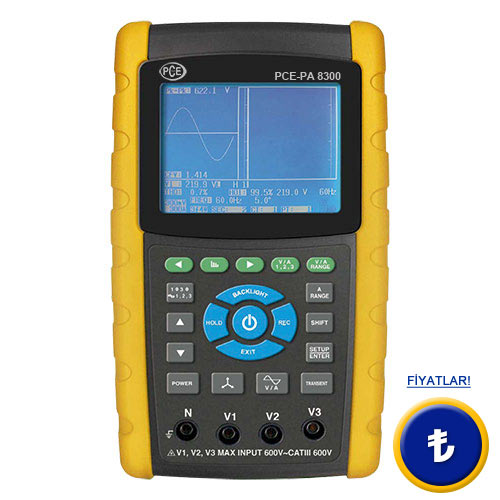

Güç ve Ağ Analizörü PCE-PA 8300 kolay kullanım imkanı ile ön plana çıkmaktadır. Güç ve Ağ Analizörü PCE-PA 8300 bütün ölçüm değerlerini SD-Kartına kaydeder. Güç ve Ağ Analizörü PCE-PA 8300 güç ölçümü ve ağ analizi içiğn kullanılabilir. Güç ve Ağ Analizörü ile güç 9999 MW'ye kadar ölçebilir.

Ağ analizi için Güç ve Ağ Analizörü PCE-PA 8300 ellinci sıraya kadar yüksek frekans ve harmonik tam olarak belirleyebilir. Bütün ölçüm sonuçları grafik LCD'de görüntülerini. Böylece Güç ve Ağ Analizörün ağ çarpıtmaların gösterilmesinde sorun oluşmaz. Daha hassas ağ ve güç analizi için ölçüm verileri serbestçe ayarlanabilir ölçüm aralığı içinde SD-Hafıza Kartına kaydedilebilir. Bunun sayesinde Güç ve Ağ Analizörü PCE-PA 8300 ile uzun süresli kaytılar yapılabilir. Güç ve Ağ Analizörü iki ayrı paket olarak alınabilir. Örneği PCE-PA 8300 akım pensleri ile veya Rogoswki bobinleri ile teslim edilebilir.

Burada Güç ve Ağ Analizörü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Güç ve Ağ Analizörün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Güç ve Ağ Analizörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 3-fazlı Güç ve Ağ Analizörü
- 3000 A AC'ye kadar ölçümler
- Akım pensleri veya Rogowski bobinleri
  veya teslim edilir
- Yüksek Frekans ve Harmonik Analiz
- Görünür, Aktif, Reaktif Güç Ölçümü
- Güç faktörlerin ölçümü
- çeşitli üreticilerin akım pensleri bağlanabilir

- SD-Hafıza Kartı
- ayarlanabilir hafıza aralığı
- 600 V AC'ye kadar ölçülebilir
- Faz açısı / Frekans ölçümü
- Harmonik görüntülü grafik ekran
- sağlam gövde
- otomatik ölçüm aralığı seçimi (AC V)

Ağ Analizörü PCE-PA 8300'ün Teknik özellikleri

Elektrik Özellikler

Gerilim Ölçümü (AC V)

Ölçüm aralığı

Çözünürlük

Hassasiyet

10 V ... 600 V (Faz Nötr)

0,1 V

± (0,5 % + 0,5 V)

10 V ... 600 V (Fazdan faza)

Akım Ölçümü (AC  A) Set 1

Ölçüm aralığı

Çözünürlük

Hassasiyet

20 A

0,001 A (< 10 A)
0,01 A (≥ 10 A)

± (0,5 % + 0,1 A)

200 A

0,01 A (< 100 A)
0,1 A (≥ 100 A)

± (0,5 % + 0,5 A)

1200 A

0,1 A (< 1000 A)
1 A (≥ 1000 A)

± (1 % + 5 A)

Akım Ölçümü (AC  A) Set 2

Ölçüm aralığı

Çözünürlük

Hassasiyet

30 A

0,001 A (< 10 A)
0,01 A (≥ 10 A)

± (0,5 % + 0,1 A)

300 A

0,01 A (< 100 A)
0,1 A (≥ 100 A)

± (0,5 % + 0,5 A)

3000 A

0,1 A (< 1000 A)
1 A (≥ 1000 A)

± (0,5 A + 5 A)

Aktif Güç

0 KW ... 9,999 KW

0,001 KW

± (1 % + 0,008 KW)

10 KW ... 99,99 KW

0,01 KW

± (1 % + 0,008 KW)

100 KW ... 999,9 KW

0,1 KW

± (1 % + 0,8 KW)

1 MW ... 9,999 MW

0,001 MW

± (1 % + 0,008 MW)

Görünen Güç

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVA ... 9,999 KVA

0,001 KVA

± (1 % + 0,008 KVA)

10 KVA ... 99,99 KVA

0,01 KVA

± (1 % + 0,08 KVA)

100 KVA ... 999,9 KVA

0,1 KVA

± (1 % + 0,8 KVA)

1 MVA ... 9,999 MVA

0,001 MVA

± (1 % + 0,008 MVA)

Reaktif Güç

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVAR ... 9,999 KVAR

0,001 KVAR

± (1 % + 0,008 KVAR)

10 KVAR ... 99,99 KVAR

0,01 KVAR

± (1 % + 0,08 KVAR )

100 KVAR ... 999,9 KVAR

0,1 KVAR

± (1 % + 0,8 KVAR )

1 MVAR ... 9,999 MVAR

0,001 MVAR

± (1 % + 0,008 MVAR)

Aktif Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KWH ... 9,999 KWH

0,001 KWh

± (2 % + 0,008 KWh)

10,00 KWH ... 99,99 KWH

0,01 KWh

± (2 % + 0,08 KWh)

100,0 KWH ... 999,9 KWH

0,01 KWh

± (2 % + 0,8 KWh)

1 MWH ... 9,999 MWH

0,001 MMh

± (2% + 0,008 MWh)

Görünen Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVAH ... 9,999 KVAH

0,001 KVAh

± (2 % + 0,008 KVAh)

10,00 KVAH ... 99,99 KVAH

0,01 KVAh

± (2 % + 0,08 KVAh)

100,0 KVAH ... 999,9 KVAH

0,01 KVAh

± (2 % + 0,8 KVAh)

1 MVAH ... 9,999 MVAH

0,001 MVAh

± (2% + 0,008 MVAh)

Reaktif Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVARH ... 9,999 KVARH

0,001 KVARh

± (2 % + 0,008KVARh)

10,00 KVARH ... 99,99 KVARH

0,01 KVARh

± (2 % + 0,08 KVARh)

100,0 KVARH ... 999,9 KVARH

0,01 KVARh

± (2 % + 0,8 KVARh)

1 MVARH ... 9,999 MVARH

0,001 MVARh

± (2% + 0,008 MVARh)

Güç Faktörü

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 ... 1

0,01

± 0,04

Faz Açısı

Ölçüm aralığı

Çözünürlük

Hassasiyet

-180 ° ... +180 °

0,1 °

± 1 °

Frekans

Ölçüm aralığı

Çözünürlük

Hassasiyet

45 Hz ... 65 Hz

0,1 Hz

0,1 Hz

50 / 60 Hz'de AC Harmonik

Ölçüm aralığı

Çözünürlük

Hassasiyet

1 ... 20inci Sıra

0,1 V
0,1 %

± (2 % + 0,5 V)
± (2 % + 10 Dijit)

21 ... 30te Sıra

0,1 V
0,1 %

± (2 % + 0,5 V)
± (2 % + 20 Dijit)

31 ... 50 Sıra

0,1 V
0,1 %

belirtilmemiş

50 / 60 Hz'de Akım Harmonik

Ölçüm aralığı

Çözünürlük

Hassasiyet

1 ... 20te Sıra

0,1 A
0,1 %

± (2 % + 0,5 A)
± (2 % + 10 Dijit)

21 ... 30te Sıra

0,1 A
0,1 %

± (2 % + 0,5 A)
± (2 % + 20 Dijit)

31 ... 50 Sıra

0,1 V
0,1 %

belirtilmemiş

Güç ve Ağ Analizörü PCE-PA 8300'ün genel Teknik özellikleri

Ekran

LED arka plan aydınlatmalı 3,7 " Nokta Matrisi LCD (320 * 240 Pixel)

Güvenlik Standartı

IEC1010CAT III 600V

Giriş Direnci AC V

10 MOhm

Çalışma Frekansı Akım Pensleri

40 Hz ... 1 kHz

Test edilmiş Çalışma Frekansı Akım Pensleri

45 Hz ... 65 Hz

Aşırı yüklenme koruması

AC V

720 V RMS

AC A

Akım Pensi ile 1300 A

Veri hafızası

SD Kart

Kayıt aralığı

1 Saniye

Data Logger Fonksiyonu

SD Kartında gerçek zamanlı kayıt

Hafıza kayıt aralığı

2 ... 7200 Saniye

Bilgi çıkışı (bilgisayarda sadece canlı görüntüleme için)

USB veya RS232 ile, bağlantı kablosuna göre

Çalışma sıcaklığı

0 °C ... +50 °C

Çevresel Nem

< 80 % RH

Güç kaynağı

8 x 1,5 V AA Piller

9 V Elektrik aleti

Akım gücü

Ölçüm Cihazı: 300 mA DC

Akım Pensi: 34 mA DC

Maks. iletken çapı

50 mm

Ağırlık

Ölçüm Cihazı: 948 gr. (Piller dahil)

Akım Pensi: 467 gr. (Kablo dahil)

Boyutlar

Ölçüm Cihazı: 225 x 125 x 64 mm

Akım Pensi: 210 x 64 x 33 mm

Sıkıştırma Pensi: 86 mm (dış)

Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)

- Ölçüm aralığı: 20 A / 200 A /1200A

- maks. iletken çapı: 50 mm

- bağlantı Kablosunun uzunluğu: 4 m

- Frekans aralığı: 45 Hz ... 1 KHz

- Ağırlık: 490 gr.

Set 2 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)

- Ölçüm aralığı: 30 A / 300 A / 3000 A

- İletken alıcı: 170 mm Çap

- Ölçüm kayışın uzunluğu: 600 mm

- bağlantı Kablosunun uzunluğu: 3,4 m

- Frekans aralığı: 45 ... 400 Hz

- Ağırlık: 410 gr.

Güç ve Ağ Analizörü PCE-PA 8300'ün Teslimat içeriği

1 x PCE-PA 8300 Güç ve Ağ Analizörü, 3 x Set'e göre Akım Pensi, 4 x izole edilmiş Timsah Pensi, 4 x Güvenlik Ölçüm Kayışı, 6 x 1,5 V AA Pil, 1 x 9 V Elektrik Adaptörü, 1 x Taşıma Çantası,
1 x 2 GB SD-Hafıza Kartı, 1 x Kullanım Kılavuzu

Güç ve Ağ Analizörü terimine benzer ürünler

Güç ve Ağ Analizörün kullanımında dikkat edilmesi gerekenler / güvenlik uyarısı:
- Güç ve Ağ Analizörün pensleri ya da kablosu zarar gördüğü anlaşıldığında sakın kullanmayın.
- Platin konduktörlerde ölçüm yapılırken mutlaka çok dikkatli olunuz.
- Güç ve Ağ Analizörün arızaya yol açmamak için mutlaka aralıklarında ölçümü
  gerçekleştiriniz. Her zaman uyarı göstergelerini dikkate alınız.
- Güç ve Ağ Analizörün aşırı sıcaklıklara, direk güneş ışığına, aşırı bağıl neme veya suya
  maruz bırakmayınız.
- Aşırı sarsıntı uygulamayınız. Her zaman güç ölçeri dikkatli taşıyınız.
- Cihazı çalıştırmadan önce ortam sıcaklığına uyum götermesi için bekleyiniz (soğuk yerden sıcağa
  götürme ya da tersi durumlarda çok önemlidir).
- Tamir ve bakım, her zaman PCE-Cihazların kalifiye teknisyenleri tarafından yapılmalıdır.
- Güç ve Ağ Analizörün ön yüzünü hiç bir zaman çalışma ortamına dönük tutmayınız, bu sayede
  oluşabilecek zararları önlemiş olursunuz.
- Güç ve Ağ Analizörü iç mekanlarda kullanın. Eğer açık havada kullanmanız gerekiyorsa her
  zaman havaınn kuru olduğu zamanlarda kullanınız.
- Cihaz kullanılırken doğrudan güneş ışığı, yüksek sıcaklıklar, yüksek nem veya yoğunlaşmış nem
  ortamlarında kullanmayın.
- Güç ve Ağ Analizörü toza ve suya karşı korumalı değildir ( bu durumu lütfen çok dikkate alınız).
- Güç ve Ağ Analizörü patlayıcı gazların bulunduğu ya da aşındırıcı bölgelerde kullanmayınız.
- Güç ve Ağ Analizörü asla ıslak veya nemli ellerle kullanmayınız.
- Her zaman güvenlik gereksinimlerini uygulayınız (özel eldivenler vb.)
- Test kabloları veya pensleri bağlamadan önce cihazın kapalı olduğundan emin olunuz.
- Zarar görmemesi ya da ksıa devre yapmaması için, güç analizörü veya pensleri bağlamadan önce
  objeyi akımsız ölçün.
- Ölçüm girişleri birbirinden ayrı değildir. Bir tarafı bağladığınızda diğerleri de çalışır hale gelir.
- Kurulum tarafından kullanılmayan bütün hatları çıkarın.
- Test kablosunu önce cihaza bağlayınız, sonra da ölçülecek objeye.
- Test kablolarını kullanmadığınızda dikkatlice kaldırınız.
