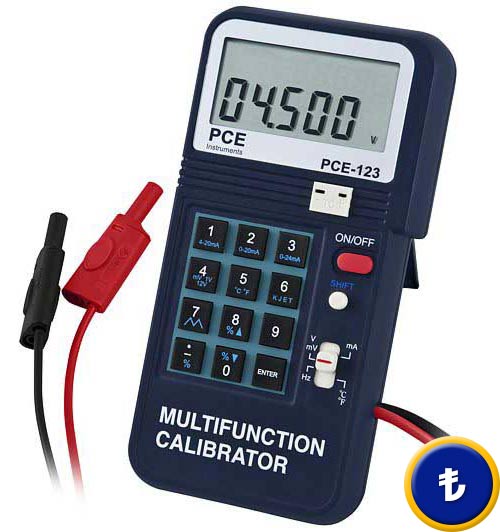

Proses Kalibratörü PCE-123

PCE-123 Proses Kalibratörü frekans ve sıcaklığın yanı sıra elektrik sinyallerinin simülasyonu için / frekans aralığı 1 ... 62500 Hz / temel kesinlik % 0,025 / tuşlar aracılığıyla rahat kontrol / otomatik derecelendirme fonksiyonu
Proses kalibratörü, aynı zamanda bir gerilim kalibratörüdür ve elektrik bağlantısı gerektirmez; regülasyon sinyallerini veya MSR tekniğindeki birimleri benzetmek içindir ve cihazla ölçüm cihazlarının ve birimlerin neredeyse tüm parametrelerini kalibre etmeye ve kontrol etmeye imkan tanır. Bir çıkış elektrik sinyali sağlamaya yarar (mA, mV, V ve Hz olarak frekans ile °C veya °F olarak sıcaklık). Bu gerilim kalibratörünün ayrıca seviyelendirme fonksiyonu veya otomatik derecelendirme, up/down tuşlarıyla çıkış sinyali sıçramalarının yüzde seçimi (% 0'dan 100'e) ve çıkış değerini doğrudan gösterme (ör: 13,8 mA) özelliği vardır. Gerilim kalibratörü tuşlar aracılığıyla doğrudan rahatlıkla kontrol edilebilir. Bu proses kalibratörü, yüksek kesinliği ve universal kullanımıyla elektrik atölyesinde veya MSR departmanında, endüstride veya otomotizasyon tekniğinde bulunması gereken bir cihazdır. Bu cihaz, pazarda bulunan pahalı cihazlara alternatif, değerli, yüksek kalitede bir üründür. Burada proses kalibratörü ve buna benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu proses kalibratörünün teknik bilgileri için aşağıdaki teknik özelliklere bakınız. Proses kalibratörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır. Ulaşım bilgileri: E-Mail: info@pce-cihazlari.com.tr Tel.: (+90) 0 212 471 11 47 Faks: (+90) 0 212 705 53 93 veya Servis sayfamızdanda ulaşabilirsiniz.


- 4 ... 20 mA (1 kΩ, 24 V güç kaynağı) - 0 ... 100,00 mV / 0 … 1.0000 V / 0 …12.000V - K, J, E, T sıcaklık sensörü - frekans aralığı 1 ... 62500 Hz - temel hassasiyet % 0,025	- tuşlar aracılığıyla kolay kontrol - otomatik derecelendirme fonksiyonu - 0 ... 20 mA / 0 ... 24 mA arasında seçim - giriş % 0 ... 100 (mA, mV, V) - "açık" (mA) veya "kısadevre" (mV, V) uyarı bipi
Uygulama alanları
	- Resimde gerilim kalibratörü, SLT akustik kurulumumuzu kalibre ederken görülmektedir. Ölçüm aralığı 4 ... 20 mA giriş sinyali için 30 ... 130 dB (A)'dir. Kalibratör bu örnekte %50'ye ayarlı bir sinyal yayar = 12 mA (aralık 4 – 20 mA) ve bu gösterme biriminin % 50 = 65 (64,9) db(A)'sine karşılık gelir. SLT ile çalışan hassasiyet görebilirsiniz. - Bu linkten ise SLT akustik kurulumu görüntüleyebilirsiniz.
- İkinci örnekte ise PCE-T395 yüksek hassasiyet termometremizin göstergesi kontrol edilmektedir. Kalibratör K tipine ve termik gerilim / + 200 °C sıcaklığa ayarlanmıştır. PCE-T395 ölçüm cihazı bu değeri doğru biçimde gösterir ve bu şekilde müşterilerimize gönderilmeye hazırdır. - PCE-T395 hassas termometremiz (data logger hafızalı, yazılım ve veri kablosu) hakkında bilgi almak isterseniz buraya tıklayınız: termometre.
	- Bu örnekte frekans sayacı PCE-FC 27'in doğruluğunu kontrol ediyoruz. Frekans sayacı bir elektronik ölçüm cihazıdır. Bu cihaz belirli bir zaman döneminde salınım dönemleri ve bakliyat sayısını sayarak alternatif gerilimin frekansı belirler ve gösterir. Proses kalibratörü 5 kHz çıkış sinyaline ayarlandı ve tahmin edilebileceği gibi frekans sayacı bu değeri göstermekte. - Eğer böyle bir frekans sayacı tamirhanede veya üretim süreci içinde eksik ise, buraya tıklayın.
- Son örnekte kalibratör PCE-123'ün dijital multimetre üzerindeki gerilim ölçümünü yaparken görebilirsiniz. - Şirketinizde bir multimetre eksik ise, buraya tıklayın. Önceki örneklerde proses kalibratör PCE-123'ün geniş kullanım alanını görebilirsiniz. Kalibrasyon laboratuarında olsun, MSR atölyede veya ArGe'nin ölçüm cihazların kıyaslaması, PCE-123 büyük fayda taşımaktadır.
Teknik özellikler
mA DC Akım (1 kΩ maksimum yük, 24 V güç kaynağı)
Aralık	4 … 20 mA/ 0 … 20 mA/ 0 … 24 mA
Çözünürlük	1 µA
Hassasiyet	±0,025 % ±3 µA
Uyarı	Kısa devre durumunda veya akım çıkışı > 1 mA olduğunda bip sesi.
mV, V DC Akımı (1 mA Versorgung)
Aralıklar	0 … 100,00 mV 0 … 10,000 V 0 … 1,0000 V
Çözünürlük	10 µV 1 mV 1,0000 V
Hassasiyet	±0,05 % ±30 µV ±0,05 % ±3 mV ±0,05 % ±300 µV
Uyarı	Kısa devre durumunda veya akım çıkışı > 10 mV olduğunda bip sesi.
K, J, E, T - Tipi sıcaklık sensörü (min 1 kΩ)
Aralık	K: -200 ... 0 °C und 0 ... +1370 °C J: -100 ... +0 °C und 0 … +760 °C E: -100 … +0 °C und 0 … +700 °C T: -200 … 0 °C und T: 0 … +400 °C
Çözünürlük	1 °C (hepsi için)
Hassasiyet	K: ±1,1 °C und ±0,8 °C J: ±0,9 °C und ± 0,7 °C E: ± 0,9 °C und ± 0,7 °C T: ± 1,0 °C und ± 0,8 °C
Frekans
Aralık	1 ...125 Hz ve 126 ... 62,5 kHz
Auflösung	1... 125 Hz / 1 Hz 126...62,5 kHz / 604 adımlar
Hassasiyet	±0,04Hz
Seçim	604 Frekans
Genel özellikler
Ekran	5 poziyonlu LCD
Çalışma sıcaklık aralığı	0 ... +50 °C
Çalışma nem aralığı	<85 % n.o.
Depolama sıcaklığı	-20 ... +60 °C
Depolama nem oranı	<85 % n.o.
Güç kaynağı	1 adet 9 V pil veya 6 adet 1,5 V pil
Tüketim	60 mA … 180 mA (çıkışa bağlı)
Pil göstergesi	5,5 V için 150 mA
Boyutlar	88 x 168 x 26 mm
Ağırlık	330 gr.
Teslimat içeriği 1 x PCE-123 proses kalibratörü, 1 x çanta, 1 x K tipi adaptör, 1 x pil tutucu, 6 x pil, 1 x timsah pensli test kabloları, kullanım kılavuzu
Opsiyonel öğeler - ISO kalibrasyon sertifikası (Akım kalibratörünü dahili kalite kontrole dahil etmek isteyen ya da yıllık yeniden kalibrasyona eklemek isteyen şirketler için). ISO standardına uygun sertifika, bütün ölçüm değerlerinin yer aldığı bir laboratuar kalibrasyonundan ve sertifikadan oluşmaktadır.
	Ünite sinyali süreç otomasyonu esnasındaki standartlaştırılmış elektronik sinyallerdir. Basınç, akış, hız vb gibi elektrikli olmayan değerlerin dönüşümü Ölçüm Dönüştürücü/Sensör tarafından regülatörler, göstergeler, proses kontrol sistemleri veya SPS tarafından kullanılabilinmesi için yapılır. Yaygın ünite sinyalleri 0...20mA veya 4...20mA (life-zero) akım sinyalleri ve 0...10V oder 2...10V (live-zero) gerilim sinyalleri. Böylece bir tel kopması denetlenmesi oldukça kolay uygulanabilir. Buna ek olarak akım ünite sinyalı 4 mA ... 20 mA büyük avantajı var, oda sinyal devresinin döngü güç kaynağı olarak enerji ile temin edilebilir.
