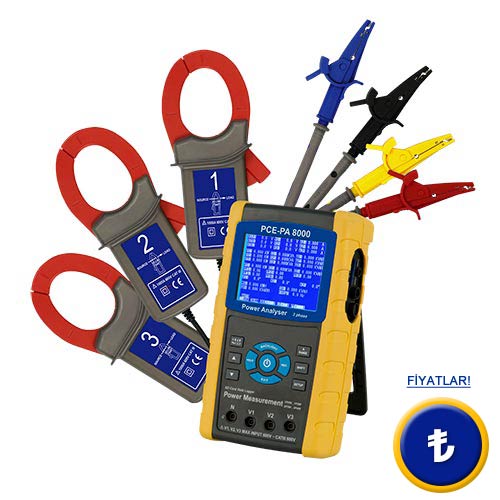

PCE-PA 8000 Üç - Fazlı Enerji Ölçüm Cihazı
SD Kartına veri kaydı ile 3 - Fazlı Güç Ölçer ve Enerji Ölçüm Cihazı (gercek zamanlı),  PC-Arayüz

Üç-Fazlı Enerji Ölçüm Cihazı PCE-PA 8000 ile gücü bir ve üc fazlı elektrik devresi ile ölçebilir ve kaydedebilirsiniz. Bu Üç-Fazlı Enerji Ölçüm Cihazı PCE-PA 8000'de bulunan Data Logger ile uzun zaman ölçümler gerçekleştirilebilir. Ölçüm değerlerini Cihaz takılabilir SD-Kartı ile XLS-Formatı olarak kaydeder. Böylece ölçüm değerler rahatça bilgisayarda değerlendirilebilir. Kayıt aralığı 2 ila 7200 saniye arasında serbestçe seçilebilir. Üç-Fazlı Enerji Ölçüm Cihazı hem enerji ölçümleri ve ayrıca güç faktörü ve faz açısı ölçümleri geçekleştirebilmekte. Enerji Ölçüm Cihazı PCE-PA 8000'nin akım pensleri 50 mm'ye kadar olan iletken çapları için kullanılabilir. Böylece bu Ölçüm Cihazı elektrik şebekelerindeki kullanım için ideal bir araçtır. Büyük  3,7“ Ekranı ile bütün ölçüm değerleri bir arada okunabilir. Böylece geçerli ölçüm değerleri hızlı bir şekilde analiz edilebilir ve akıma, voltaja ve alınan güce bakış sağlar. Burada Üç-Fazlı Enerji Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Üç-Fazlı Enerji Ölçüm Cihazın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Üç-Fazlı Enerji Ölçüm Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 3Faz/4İletken-, 3Faz/3İletken-,

  1Faz/2İletken-, 1Faz/3İletken- Ağlar
  olarak 3 Faz performans analizi
- Akımın ve Gerilimin True RMS Ölçümü

- Aktif, görünen ve reaktif güç ölçümü

- Faz açısının ve güç faktörünün belirlenmesi

- Aktif, görünen ve reaktif enerji ölçümü

- 600 V (AC)'ye kadar gerilim ölçümü

- 1200 A (AC)'ye kadar akım ölçümü

- IEC 1010 ve CAT III 600V güvenlik
  standardlarını yerine getirmekte

- Gerçek zamanlı entegreli Takvim

- Ölçülen değerleri SD-Kartına kaydeder

- Veriler rahat değerlendirme ve ileride
  kullanılma için Excel dosyası olarak kaydedilir

- opsiyonal Veri Kablosu ile bilgisayarda canlı
  ölçümler

 - büyük 3,7" nokta matrisli Ekran

Elektriksel Özellikler

Gerilim ölçümü (AC V)

Ölçüm aralığı

Çözünürlük

Hassasiyet

10 V ... 600 V (Nötr'e faz)

0,1 V

± (0,5 % + 0,5 V)

10 V ... 600 V (Faz'a faz)

Akım ölçümü (AC  A)

Ölçüm aralığı

Çözünürlük

Hassasiyet

20 A

0,001 A (< 10 A)

0,01 A (≥10 A)

± (0,5 % + 0,1 A)

200 A

0,01 A (< 100 A)

0,1 A (≥ 100 A)

± (0,5 % + 0,5 A)

1200 A

0,1 A (< 1000 A)

1 A (≥ 1000 A)

± (0,5 A + 5 A)

Aktif Güç

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KW ... 9,999 KW

0,001 KW

± (1 % + 0,008 KW)

10 KW ... 99,99 KW

0,01 KW

± (1 % + 0,008 KW)

100 KW ... 999,9 KW

0,1 KW

± (1 % + 0,8 KW)

1 MW ... 9,999 MW

0,001 MW

± (1 % + 0,008 MW)

Görünen Güç

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVA ... 9,999 KVA

0,001 KVA

± (1 % + 0,008 KVA)

10 KVA ... 99,99 KVA

0,01 KVA

± (1 % + 0,08 KVA)

100 KVA ... 999,9 KVA

0,1 KVA

± (1 % + 0,8 KVA)

1 MVA ... 9,999 MVA

0,001 MVA

± (1 % + 0,008 MVA)

Reaktif Güç

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVAR ... 9,999 KVAR

0,001 KVAR

± (1 % + 0,008 KVAR )

10 KVAR ... 99,99 KVAR

0,01 KVAR

± (1 % + 0,08 KVAR )

100 KVAR ... 999,9 KVAR

0,1 KVAR

± (1 % + 0,8 KVAR )

1 MVAR ... 9,999 MVAR

0,001 MVAR

± (1 % + 0,008 MVAR)

Aktif Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KWH ... 9,999 KWH

0,001 KWh

± (2 % + 0,008 KWh)

10,00 KWH ... 99,99 KWH

0,01 KWh

± (2 % + 0,08 KWh)

100,0 KWH ... 999,9 KWH

0,01 KWh

± (2 % + 0,8 KWh)

1 MWH ... 9,999 MWH

0,001 MMh

± (2% + 0,008 MWh)

Görünen Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVAH ... 9,999 KVAH

0,001 KVAh

± (2 % + 0,008 KVAh)

10,00 KVAH ... 99,99 KVAH

0,01 KVAh

± (2 % + 0,08 KVAh)

100,0 KVAH ... 999,9 KVAH

0,01 KVAh

± (2 % + 0,8 KVAh)

1 MVAH ... 9,999 MVAH

0,001 MVAh

± (2% + 0,008 MVAh)

Reaktif Enerji

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 KVARH ... 9,999 KVARH

0,001 KVARh

± (2 % + 0,008KVARh)

10,00 KVARH ... 99,99 KVARH

0,01 KVARh

± (2 % + 0,08 KVARh)

100,0 KVARH ... 999,9 KVARH

0,01 KVARh

± (2 % + 0,8 KVARh)

1 MVARH ... 9,999 MVARH

0,001 MVARh

± (2% + 0,008 MVARh)

Güç Faktörü

Ölçüm aralığı

Çözünürlük

Hassasiyet

0 ... 1

0,01

± 0,04

Faz Açısı

Ölçüm aralığı

Çözünürlük

Hassasiyet

-180° ... 180°

0,1°

± 1°

Frekans

Ölçüm aralığı

Çözünürlük

Hassasiyet

45 Hz ... 65 Hz

0,1 Hz

0,1 Hz

Ekran

LED arka plan aydınlatmalı 3,7" nokta matris LCD (320 * 240 Piksel)

Ölçülebilen elektrik Ölçüler

AC V, AC A, Aktif Güç, Görünen Güç, Reaktif Güç, Güç Faktörü, Faz Açısı, Ağ Frekansı

Gerilim ölçüm aralığı

10 V ... 600V AC, otomatik aralık seçimi

Akım ölçüm aralığı

0,2 A ... 1200A AC, otomatik / el ile aralık seçimi

Güvenlik Standardı

IEC1010CAT III 600V

Giriş direnci AC V

10 MOhm

Akım pensi çalışma frekansı

40 Hz ... 1 kHz

Test edilmiş akım pensi çalışma frekansı

45 Hz ... 65 Hz

Aşırı yük koruması

AC V

720 V RMS

AC A

Akım pensi ile 1300 A

Veri kaydı

SD Kartı

Kayıt aralığı

1 Saniye

Data Logger Fonksiyonu

SD Kartına gerçek zaman kaydı

Hafıza kayıt aralığı

2 Saniye ... 7200 Saniye

Veri çıkışı

USB ile veya RS232 ile bağlantı kablosuna göre

Çalışma sıcaklığı

0 °C ... 50 °C

Çevresel Nem Oranı

< 80 % RH

Güç kaynağı

8 x 1,5 V AA Piller

9V elektrik adaptörü

Akım gücü

Ölçüm Cihazı: 300 mA DC

Akım Pensi: 34 mA DC

maks. iletken çapı

50 mm

Ağırlık

Ölçüm Cihazı: 948 gr. (Piller dahil)
Akım Pensi: 467 gr. (Kablo dahil)

Boyutlar

Ölçüm Cihazı: 225 x 125 x 64 mm

Akım Pensi: 210 x 64 x 33 mm

Sıkıştırma Pensi: 86 mm (dışı)

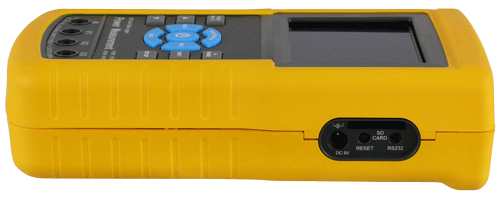

SD-Kart yuvası sayesınde ölçüm verileri okumak kolayca mümkündür

Teslimat içeriği

1 x PCE-PA 8000 Üç-Fazlı Enerji Ölçüm Cihazı, 3 x Akım Pensi, 4 x Test iletkenler, 4 x Timsah pensleri, 1 x 2 GB SD-Hafıza Kartı, 1 x elektrik Adaptörü 9V DC, 8 x 1,5 V AA Piller, 1 x Taşıma Çantası

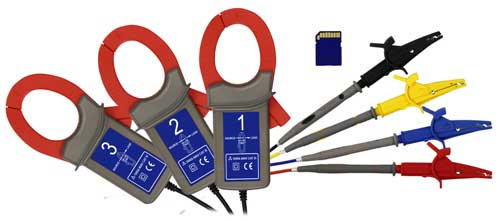

Burada Üç-Fazlı Enerji Ölçüm Cihazı PCE-PA 8000'nin öğelerini görmektesiniz

Ek öğeler
- ISO Kalibrasyon Sertifikası (Cihazı
  dahili  kontrol aygıtlarına dahil etmek isteyen
  Şirketler  için). ISO Sertifikası bir Laboratuar
  Kalibrasyonu  ile bütün ölçüm değerlerinin
  kontrol edildiği Sertifikadan oluşur.

Burada “Güç Ölçer” sınıfı altında yer alan diğer cihazları bulabilirsiniz:

- PCE-PA 6000
  (Yazılım ile Aktif, Görünen-, Güç Faktörü ve Enerji harcama Ölçüm Cihazı)

- PCE-UT 232 Güç Ölçer
  (On değişik Ölçüm değerleri için Ölçüm Cihazı / 0,0 W ... 4 kW / 0,0 ... 600 V ve 0,0 ... 15 A)

- Easycount 3 / 4 Güç Ölçer
  (230 VAC'ye kadar dalgalı akım için ara fiş sayacı, değişik konnektörler kullanılabilir)

- Easycount 1 / 2 Güç Ölçer
  (400 VAC'ye kadar mobil Üç-Fazlı Sayaç, 16 A veya 32 A için CEE Konnektör)

- PCE-GPA 62 Güç Ölçer
  (Grafik ekran ve veri kaydı ile Pens-Güç Analizörü, USB, Yazılım)

- PCE-360 Üç-Fazlı Güç Ölçer
  (Dahili Data Loggerli 1-Faz- ve 3-Faz-Ölçüm Cihazı, Yazılım, Veri Kablosu ...)

- PCE-830 Güç ve Ağ Bozukluk Analizörleri
  (Dalgalı akımlardaki bütün elektrikli değerlerin 1 ila 3 Fazlı Ölçümleri, Data Loggerli ...)

Güç ölçüm cihazının kullanımında dikkat edilmesi gerekenler / güvenlik uyarısı:
- Güç ölçüm cihazının, pensleri ya da kablosu zarar gördüğü anlaşıldığında sakın kullanmayın.
- Platin konduktörlerde ölçüm yapılırken mutlaka çok dikkatli olunuz.
- Güç ölçüm cihazında arızaya yol açmamak için mutlaka aralıklarında ölçümü
  gerçekleştiriniz. Her zaman uyarı göstergelerini dikkate alınız.
- Güç ölçüm cihazını aşırı sıcaklıklara, direk güneş ışığına, aşırı bağıl neme veya suya
  maruz bırakmayınız.
- Aşırı sarsıntı uygulamayınız. Her zaman güç ölçeri dikkatli taşıyınız.
- Cihazı çalıştırmadan önce ortam sıcaklığına uyum götermesi için bekleyiniz (soğuk yerden sıcağa
  götürme ya da tersi durumlarda çok önemlidir).
- Tamir ve bakım, her zaman PCE-Instruments'ın kalifiye teknisyenleri tarafından yapılmalıdır.
- Güç ölçüm cihaıznın ön yüzünü hiç bir zaman çalışma ortamına dönük tutmayınız, bu sayede
  oluşabilecek zararları önlemiş olursunuz.
- Güç ölçüm cihazını iç mekanlarda kullanın. Eğer açık havada kullanmanız gerekiyorsa her zaman
  havaınn kuru olduğu zamanlarda kullanınız.
- Cihaz kullanılırken doğrudan güneş ışığı, yüksek sıcaklıklar, yüksek nem veya yoğunlaşmış nem
  ortamlarında kullanmayın.
- Güç ölçüm cihazı toza ve suya karşı korumalı değildir ( bu durumu lütfen çok dikkate alınız).
- Güç ölçüm cihazını patlayıcı gazların bulunduğu ya da aşındırıcı bölgelerde kullanmayınız.
- Güç ölçüm cihazını asla ıslak veya nemli ellerle kullanmayınız.
- Her zaman güvenlik gereksinimlerini uygulayınız (özel eldivenler vb.)
- Test kabloları veya pensleri bağlamadan önce cihazın kapalı olduğundan emin olunuz.
- Zarar görmemesi ya da ksıa devre yapmaması için, güç analizörü veya pensleri bağlamadan önce
  objeyi akımsız ölçün.
- Ölçüm girişleri birbirinden ayrı değildir. Bir tarafı bağladığınızda diğerleri de çalışır hale gelir.
- Kurulum tarafından kullanılmayan bütün hatları çıkarın.
- Test kablosunu önce cihaza bağlayınız, sonra da ölçülecek objeye.
- Test kablolarını kullanmadığınızda dikkatlice kaldırınız.
