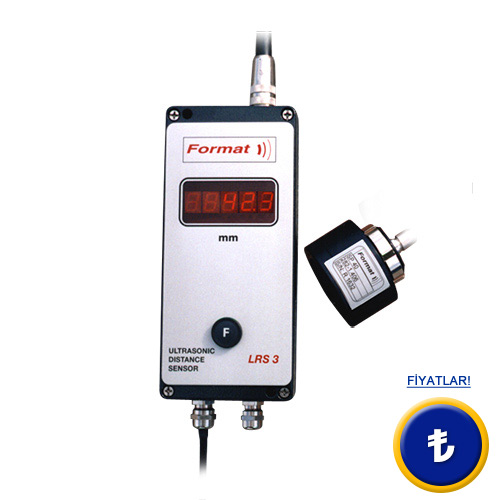

LRS 3P Tip 282 Ultrason Mesafe Sensörü
Kaplanmış yüzeylerin (örn. boyalar) ölçümleri için Ultrason Mesafe Sensörü /
 30 ... 2.000,00 mm arası kalınlıkları ölçer/ 0,01 mm'lik yüksek çözünürlük /
ölçeklenebilir analog çıkış / otomatik sıcaklık kompanzasyonu

Ultrason Mesafe Sensörü LRS 3P Tip 282 ultrason dönüştürücüsü ile Sensör başlığı ve ekran ve fonksiyon düğmesi ile temel Cihazdan oluşmaktadır. Yeni devre teknolojisi ve programlanabilir fonksiyonları sayesinde Ultrason Mesafe Sensörü LRS 3P Tip 282 büyük ölçüm aralığı, yüksek ölçüm hassasiyeti ve yapılandırılmış yüzeylerin toplanması gerekli olan bütün mesafe ve kalınlık ölçümleri için uygundur. Ultrason Mesafe Sensörün Sensör başlığındaki folyo sallayıcı havadaki ultrason dalgalarını yayar ve toplar. İmpuls-Eko Yöntemine göre Ultrason Mesafe Sensörün ve nesnenin arasındaki ses dalgaların süresinden mesafe belirlenir. LRS 3'ün temel Cihazında ölçüm sürecini mikro işlemci kontrol eder ve yüksek analog bloklar ile beraber 0,01 mm'lik çözünürlük imkanı tanır. Ultrason Mesafe Sensörün erişilebilir hassasiyeti sırf havanın homojenliği ile belirlenir. Ölçüm nesnesi olarak beton, taş, metal, plastik, kağıt, cam ve düz, poröz ve yapılı yüzeye sahip kompozitlerden olan  yaklaşık bütün malzemeler uygundur. Bu ölçüm yüzeyin rengine bağlı değildir. Ayrıca yansıtıcı nesneler Ultrason Mesafe Sensörü tarafından tespit edilebilir. Tipik kullanım alanları ise inşaat malzemelerin ve köpüklerin kalınlık ölçümleri ve ayrıca sıvıların seviye ölçümleridir. Ultrason Mesafe Sensörün Sensör başlığı ses hızın hesaplandığı ve ortalama hava sıcaklığını ölçen sıcaklık Sensörüne sahiptir. Ölçülen mesafeler sürekli Ultrason Mesafe Sensörün LED-Ekranınd görüntülenir ve aynı anda seri arayüz üzerinden ve ayrıca analog aktarılmaktadır. Fonksiyon tuşu sayesinde bağıl ölçüme çevrilebilir. Ayrıca LRS-TOOLS programı ile ölçüm aralığı, ortalama, analog ölçeklenme, Sensör hassasiyeti ve ayrıca bağıl ölçüm gibi önemli ölçüm parametreler gerekli ölçüme göre ayarlanabilir. Burada Ultrason Mesafe Sensörü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Ultrason Mesafe Sensörün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Ultrason Mesafe Sensörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 30 ... 2000 mm arası büyük ölçüm aralığı
- 0,01 mm'lik yüksek çözünürlük
- otomatik sıcaklık kompanzasyonu

- Seri Arayüz RS 232 C
- ölçeklenebilir Analog çıkış (Akım / Gerilim)
- Yazılım ile Sensör hassasiyeti ayarlanabilir

Ultrason Mesafe Sensörü LRS 3P Tip 282'nin Teknik özellikleri

Temel Cihaz 282

Güç kaynağı

10 ... 30 VDC

Elektrik bağlantı

200 mA

Saniye başı ölçüm

30

Çözünürlük

0,01 mm

Hassasiyet

Havanın homojenliğine bağlıdır

Arayüz

RS 2332 C

Analog çıkış

0 ... 10 V / 4 ... 20 mA

Ölçüm mesafesi

30 ... 2000 mm

Çevresel sıcaklık

0 ... +50 °C

Dijital Ekran

LED, 5-pozisyonlu

Fonksiyon Tuş

bağıl / mutlak

Gövde

Alüminyum, boyanmış

Koruma tipi

IP 54

Boyutlar

175 x 80 x 57 mm

Ağırlık

350 gr.

Ağ Adaptörü

Ağ Adaptörü NT 12 / 0,25 230 VAc / 12 VDC

Arayüz Kablosu

Arayüz Kablosu RS 121 C, Sub D9

Fiş ve 2 m Kablo ile Ultrason Sensörü; dahili sıcaklık Sensör

Dönüştürücü

Sell-Spot

Ultrason Frekans

yakl. 50 kHz

Gövde

Alüminyum, eloksallı

Sıcaklık Sensörü

PT 500, entegre

Yuvarlak konektörler

5-kutup

Koruma tipi

IP 30

Montaj

Somun M 35 x 1

Ultrason Mesafe Sensörü LRS 3P Tip 282'nin ölçüm prensibi

Burada Ultrason Mesafe Sensörü LRS 3P'nin ölçüm prensibi görüntülenmektedir.

Ultrason Mesafe Sensör için LRS-Tools

Ölçüm aralığı
Ölçüm aralığı üst ve alt değer verilerek değiştirilebilir. En kısa ölçüm mesafesi 30 ve en büyük mesafe ise 200 mm'dir.

Bağıl ölçüm
Bağıl ve mutlak ölçümün seçimi yuvarlak seçenek alanları üzerinden gerçekleşmektedir. Zero butonunun aktifleştirildiği zaman referans değer oluşturulur ve bağıl ölçüme geçilir.

Ortalama
Ortalama istatistiksel güvenli ölçüm değerleri oluşturmak için yaramaktadır. Ortalama sayısı belirtilen ölçüm değeri için kaç tane tekli ölçüm kullanıldığını göstermektedir.

Analog-Çıkış
Mesafe değişimi milimetre (mm) başına milivolt (mV) olarak istenilen gerilim dalgalanması gradyan alanına girilir. Çıkış dalgalanması belirtilen gradyana göre değişir.

Sensör Hassasiyeti
Sensör hassasiyeti oklar ile düşük, standart ve yüksek kademelerinde ölçülecek ölçüm nesnesine göre en iyi şekilde uyumlanır.

Ölçüm yapan Ultrason Mesafe Sensörün Yazılımı.

Ultrason Mesafe Sensörü LRS 3P Tip 282'nin Teslimat içeriği
1 x LRS 3P Typ 282 Ultrason Mesafe Sensörü, 1 x Ultrason Sensör SP 40, 1 x Ağ Adaptörü NT 12 / 0,25, 1 x Arayüz Kablosu RS 232 C, 1 x PC Program LRS Tools, 1 x Kullanım Kılavuzu
