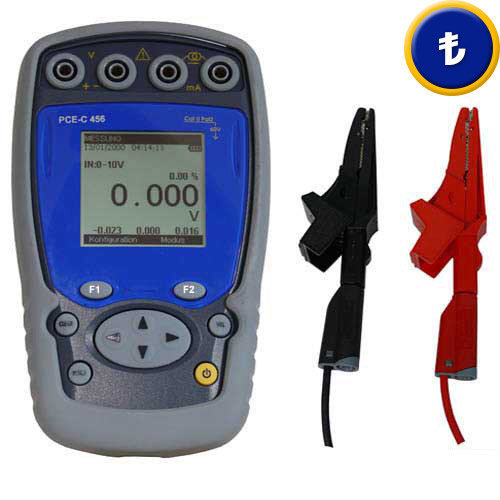

PCE-C 456 Universal Kalibratör
nominal değer göstergesi / grafikli ölçüm ve simülasyon için proses Kalibratörü / puls Jeneratörü (basit ve döngüsel rampalar)

Universal Kalibratör PCE-C 456 özellikle bakım ve kalibrasyon için uygundur. Elektriksel büyüklüklerin yerinde veya laboratuarda ölçümünü ve simulasyonunu bu Universal Kalibratör PCE-C 456 kolaylaştırmakta. Ölçüm fonksiyonu, gerilim ve akım simülasyonu (düz gerilim ve akım veya düşük frekans rampaları), süreklilik testi (pasif devrelerde) fonksiyonları bulunmaktadır. Simülasyon modunda kontrol yapısı (regülasyon) nedeniyle bir ölçüm ve simülasyon aynı anda gerçekleştirilemez. Kalibratör bir çok ek fonsiyonla donatılmıştır: - Sonuçları gösterme, doğrusal ve doğrusal olmayan dönüştürme yasasına göre / - puls oluşturma, basit ve dögüsel rampalar. Pazardaki aşırı pahalı cihazlara alternatif olarak yüksek kaliteli bir cihaz sunuyoruz. Burada Universal Kalibratör ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Universal Kalibratörün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Universal Kalibratör ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

 - gerçek zamanlı saat ve tarih
 - 4 AA Pil ile çalışan portatif cihaz (opsiyonel
   olarak 1,7 Ah akümülatör ile)
 - Pil durum göstergesi
 - Çalışma süresi: 10 ... 40 saat
 - 160 x 160 Piksel grafik Gösterge
 - USB-Arayüz
 - Proglamlama ve mesajlar için dil seçimi
   (Diller: İspanyolca, Almanca, Fransızca ve
   İngilizce)
 - arka plan aydınlatması (devre dışı bırakılabilir)
 - lastik koruyucu kılıflı ABS-Gövde
 - Sızdırmazlık IP54, EN60529 standardına göre
 - EN 61010/ CEM-EN  61326 standartlarına
   uygun
 - DKD-Kalibrasyon Sertifikası ekleme imkanı

Universal Kalibratör PCE-C 456’nın USB-Arayüzü

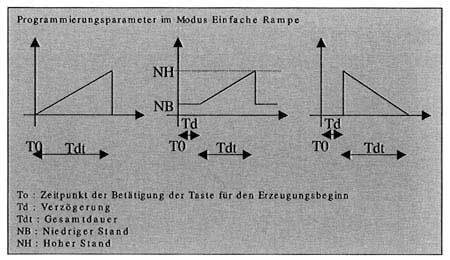

Rampa fonksiyonu

Universal Kalibratör çeşitli proğramla imkanları sunmaktadır: sürekli, puls, rampa veya kendi özelliğine göre ( valf, % PE), lineal veya kuadratik kural ile.

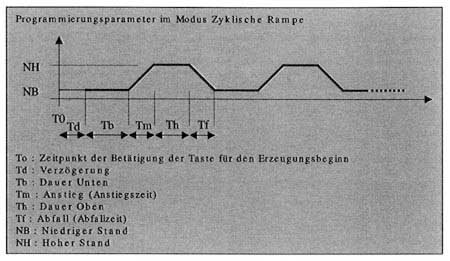

Standart-Rampa fonksiyonları

Kullanım görüntüsü

- Burada Universal Kalibratör bir Multimetrenin
  gerilimini test ederken görülmektedir.

- Şirketiniz için bir Multimetreye ihtiyacınız
  varsa buraya tıklayınız.

- PCE-C 456 Kalibratör, Kalibrasyon
  Laboratuarlarında, atölyelerde veya araştırma
  ve geliştirme alanında cihaz ayarı için çok
  kullanışlıdır.

Teknik özellikler

Fonksiyon alanı Ölçüm

mA DC Akım

Ölçüm aralığı

4 … 20 mA
0 … 20 mA
24 mA

Çözünürlük

1 µA
1 µA
1 µA

Hassasiyet

Ölçüm değerinin ±0,015 % +2 µA
Ölçüm değerinin ±0,015 % +2,6 µA
Ölçüm değerinin ±0,015 % +2 µA

Sıcaklık katsayısı

<20 ppm / ºC,  0 ... +18 ºC için ve +28 ... +50 ºC

Devre olası güç kaynağı

24 V ±10 %

Giriş direnci (Rin)

<30

HART-Uygunluk

R = 250 Ω

Ortak modda-Bastırma

50 ve 60 Hz'de 120 dB

V DC Gerilim

Ölçüm aralığı

0 ... 10 V
25 V
50 V

Çözünürlük

1 mV
1 mV
1 mV

Hassasiyet

Ölçüm değerinin ±0,015 % +2 mV
Ölçüm değerinin ±0,015 % +2 mV
Ölçüm değerinin ±0,015 % +4 mV

Sıcaklık katsayısı

<15 ppm / ºC,  0 ... +18 ºC için ve +28 ... +50 ºC

Seri mod-Reddetme

>50 ve 60 Hz'de 60 dB

Gleichtakt-Unterdrückung

>50 ve 60 Hz'de 120 dB

Fonksiyon alanı Gönderme

mA DC Akım

Ölçüm aralığı

4 … 20 mA
0 … 20 mA
24 mA

Çözünürlük

1 µA
1 µA
1 µA

Hassasiyet

Ölçüm değerinin ±0,015 % +2 µA
Ölçüm değerinin ±0,015 % +2,6 µA
Ölçüm değerinin ±0,015 % +2 µA

Sıcaklık katsayısı

<20 ppm / ºC,  0 ... +18 ºC için ve +28 ... +50 ºC

Çıkış flankı

<500 µS (0 ... 20 mA , 20 Ωyük ile)

Düşük frekans gürültüsü

<1 µA (F <100 Hz ile)

V DC Gerilim

Ölçüm aralığı

0 ... 10 V
15 V

Çözünürlük

1 mV
1 mV

Hassasiyet

Ölçüm değerinin ±0,015 % +2 mV
Ölçüm değerinin ±0,015 % +2 mV
(Iout max = 10 mA (10 V'ye))
(Iout max = 8 mA (15 V'ye))

Sıcaklık katsayısı

<15 ppm / ºC,  0 ... +18 ºC için ve +28 ... +50 ºC

Çıkış flankı

<1 mS (0 ... 15 V, 1 Mωyük ile)

Innerer Widerstand

1 Ω

Düşük frekans gürültüsü

<1 mV (F <100 Hz ile)

Süreklilik Fonksiyonu

Ölçüm aralığı

Süreklilik

Çözünürlük

açık / kapalı
(kapalı eğer Z=[0 ... 1 kΩ] ve açık Z=[1 kΩ ... ∞ ]  ise

Genel özellikler

Ekran

grafik Sıvı Kristal Ekran 160 x 160

Çalışma sıcaklık aralığı

0 ... +50 °C

Çalışma ortam nem-Alanı

<85 % n.o.

Depolama sıcaklığı

-10 ... +60 °C

Depolama nemi

<85 % n.o.

Güç kaynağı

4 x AA-Pil veya 1,7 Ah Akümülatör

Çalışma süresi

U ve I ölçümü (>40 saat)
simülasyon mA / 24 V (>10 saat)
Modo Standby >95 gün

Pil durum göstergesi

var

Boyutlar

157 x 85 x 45 mm

Ağırlık

yaklaşık 300 gr.

Teslimat içeriği
1x PCE-C 456 Universal Kalibratör,
1 x Çanta,
4 x Pil,
1 x El Askısı
Timsah Pensli Test Kabloları
Kullanım Kılavuzu

Mevcut opsiyonel aksesuarlar
- DKD Kalibrasyon Sertifikası (Universal
  Kalibratörü dahili kalite kontrole dahil etmek
  isteyen ya da yıllık yeniden Kalibrasyona
  eklemek isteyen şirketler için).
  DKD Standardına uygun Sertifika, bütün ölçüm
  değerlerinin yer aldığı bir aboratuar
  kalibrasyonundan oluşmaktadır.

- Akümülatör
  Teslimatla gönderilen Pillerden başka Universal Kalibratör bir şarj edilebilir NiMh Akümülatör
  (1,7 Ah) ile de kullanılabilir.

Birim sinyalleri, proses otomatizasyonunda normalleştirilmiş elektrik sinyalleridir. Basınç, debi, hız vb. elektriksel olmayan değer dönüştürme ,bir ölçüm transdüseri ile regülatörler, indikatörler ve proses sistemler veya SPS tarafından işlenebilmesi için sensörler aracılığıyla yapılır.
Kalıp sinyallerin en yaygın olanları 0 ... 20 mA veya 4 ... 20 mA akım sinyalleri ve 0 ... 10 V veya 2 ... 10 V gerilim sinyalleridir. Bu tip sinyaller neredeyse bütün endüstriyel uygulamalarda kullanılır. Bu sayede sinyallerin bastırılması rahat biçimde süpervize edilir. Ayrıca 4 ... 20 mA akım kalıp sinyali, sinyal devresinin sürekli olarak akımla beslenmesi açısından büyük avantaj sağlar.
